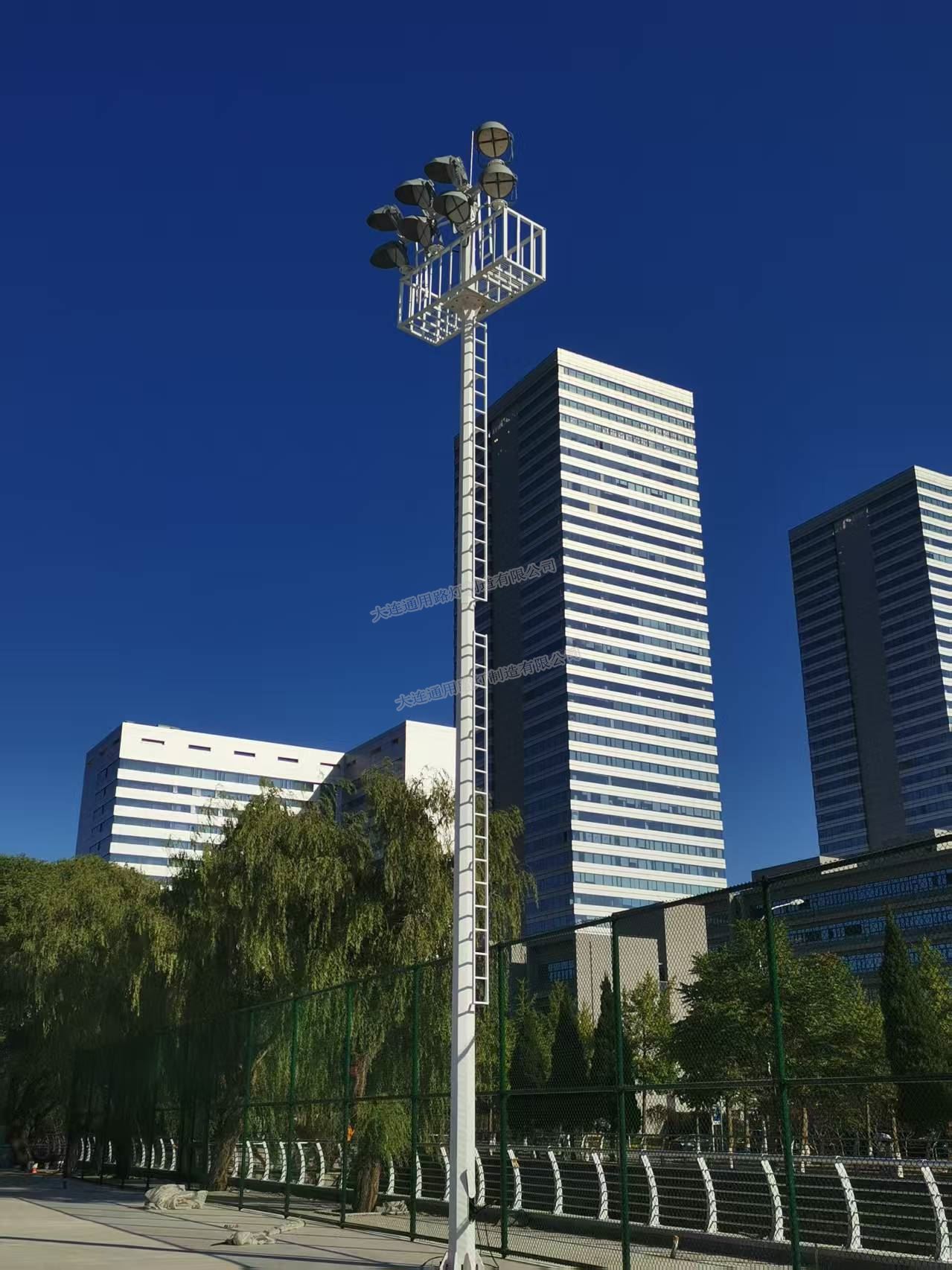

球場高桿燈現場實圖1

高桿燈

一、高度：15-40米。

二、材料說明：材質采用Q235鋼，一般為8棱-12棱錐形桿體，2段至4段插接，壁厚分別6、8、10、12㎜不等，桿體內外熱鍍鋅防腐處理，鍍鋅層厚度均勻無色差，在65um以上，能保證二十五年以上的防腐性能要求。桿體抗風速35米/秒，抗地震裂度為8度。

    三、組成說明：電動升降式高桿燈，主要由活動燈盤、燈桿、地基組成。其中包括：升降系統、電氣系統、防雷保護系統、照明燈具部分。

1. 升降系統是利用三根鋼絲繩連接活動燈盤，通過電控升降裝置，經過傳動滑輪帶動活動燈盤升降，升降機構采用蝸輪蝸桿與齒輪傳動機構，自鎖性好，不會發生滑車現象。活動燈盤上裝有8個導正橡膠輪，使燈盤升降平衡。

2. 電氣系統采用兩種電路。一路控制燈具照明，另一路控制升降系統，當需要升降活動燈盤時，才按通電機通過控制線一端的按鈕操縱，同時，配置漏電保護器，以提高安全性能，對回路進行超負荷及短路保護。

3. 燈具為防塵、高光效、防水、防震動、密封式高效節能反射型燈具，防護等級為IP65. 光源為400W-1000W高壓鈉燈或LED投光燈，使用壽命長。

4. 燈桿頂部設有避雷針，通過燈桿與接地極連接，起到防雷保護作用。

四、特點：照明面積大、光照效率好、 燈盤樣式多樣化。

五、主要應用場所：城市廣場、車站、港口碼頭、貨場、體育場、公路、立交橋等。
